      飞针测试和测试架的区别及各自优势分析

      发表于 2019-05-05 14:53:31 收藏 已收藏
      赞(0) •  评论(0

      飞针测试和测试架的区别及各自优势分析

      发表于 2019-05-05 14:53:31
      +关注

      PCB板在生产过程中,难免因外在因素而造成短路、断路及漏电等电性上的瑕疵,再加上PCB线路板不断朝高密度、细间距及多层次的演进,若未能及时将不良板筛检出来,而任其流入制程中,势必会造成更多的成本浪费,因此除了制程控制的改善外,提高测试的技术也是可以为PCB板制造者提供降低报废率及提升产品良率的解决方案。

      电性测试的方法有:专用型(Dedicated)、泛用型(UniversalGrid)、飞针型(FlyingProbe)、非接触电子束(E-Beam)、导电布(胶)、电容式(Capacity)及刷测(ATG-SCANMAN),其中最常使用的设备有三种,分别是专用测试机(PCB自动通用测试机)、高品质泛用测试机及飞针测试机。

      飞针测试和测试架的区别及各自优势分析

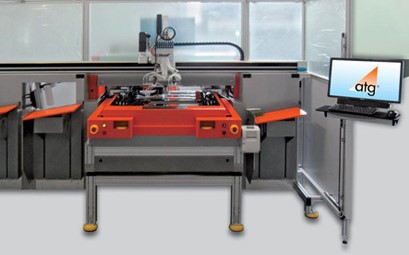

      飞针测试是一个检查PCB电性功能的方法(开短路测试)之一。飞测试机是一个在制造环境测试PCB的系统。不是使用在传统的在线测试机上所有的传统针床(bed-of-nails)界面,飞针测试使用四到八个独立控制的探针,移动到测试中的元件。在测单元(UUT, unit under test)通过皮带或者其它UUT传送系统输送到测试机内。然后固定,测试机的探针接触测试焊盘(test pad)和通路孔(via)从而测试在测单元(UUT)的单个元件。测试探针通过多路传输(multiplexing)系统连接到驱动器(信号发生器、电源供应等)和传感器(数字万用表、频率计数器等)来测试UUT上的元件。当一个元件正在测试的时候,UUT上的其它元件通过探针器在电气上屏蔽以防止读数干扰。

      飞针测试和测试架有什么区别?各自的优势是什么?

      飞针测试:是利用4支探针对线路板进行高压绝缘和低阻值导通测试(测试线路的开路和短路)而不需要做测试治具,直接装PCB板运行测试程序即可测试极为方便,节约了测试成本,减去了制作测试架的时间,提高了出货的效率,适合测试小批量及样板。

      而测试架,是针对量产的PCB板进行通断测试而做的专门的测试夹具,制作成本较高,但测试效率较好,返单不收费。
